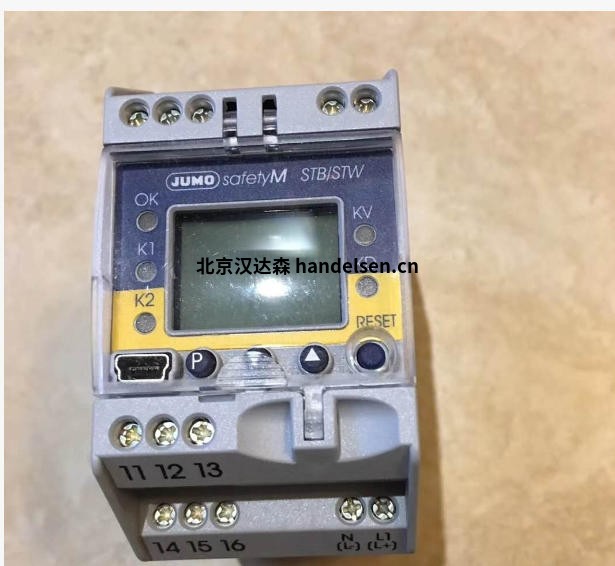

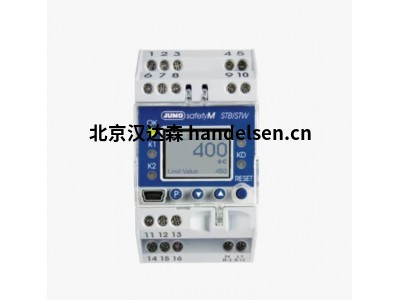

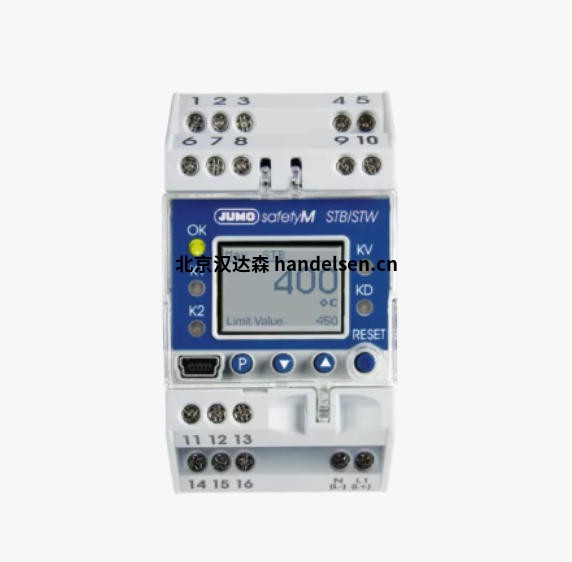

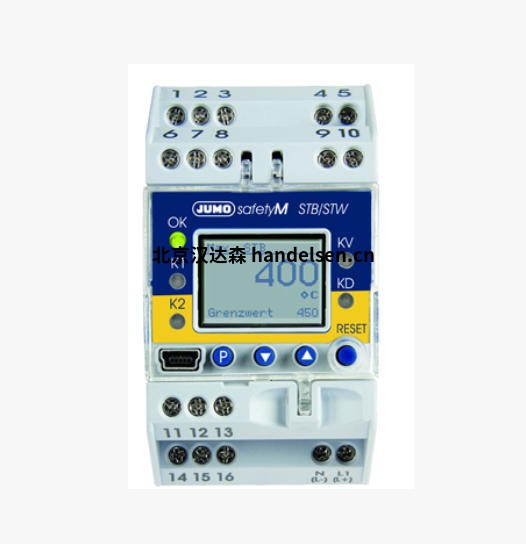

JUMO 安全溫度限制器M STB/STW用于精確監測熱工過程

JUMO 安全溫度限制器 M STB/STW 是一款符合 DIN EN 14597 標準的溫度控制設備，具備 2 個繼電器輸出，可設置為安全型溫度限值器（STB）或安全型溫度監視器。它主要用于精確監測熱工過程，在出現故障時將系統切換到安全運行狀態，可有效識別并避免對人員、環境、生產設施和產品造成風險



功能介紹

雙模式運行：可設置為安全型溫度限值器（STB）或安全型溫度監視器（STW）。STB 需手動或工具復位，適用于故障后需保持安全狀態的場景；STW 自動復位，適用于需連續監測且允許短暫超限的場景。

多級報警與輸出：配備兩路繼電器輸出，可獨立設定預報警與限制值報警，支持絕對值或可調余量模式，能靈活適配不同安全閾值需求。

濾波與解鎖功能：內置可調濾波時間常數的數字輸入濾波器，可有效抑制信號干擾；支持內部和外部解鎖，便于操作與維護。

顯示與配置：采用帶背光的 LCD 文本顯示屏，可實時顯示溫度值、報警狀態及系統參數。通過 USB 接口可實現參數配置與程序歸檔，且支持多語言界面，方便調試。



產品特點：

高安全性與可靠性：采用 1oo2D 冗余結構，即雙通道冗余設計，單一通道故障時仍可維持系統安全，故障監測可靠性達 SIL3/PLe 等級。同時符合多項安全認證，如 DIN EN 14597、SIL3、PLe 及 UL 認證等。

靈活的功能配置：可設置為安全型溫度限值器（STB）或安全型溫度監視器（STW）。STB 需手動或工具復位，適用于故障后需保持安全狀態的場景；STW 自動復位，適用于需連續監測且允許短暫超限的場景。設備配備兩路繼電器輸出，可獨立設定預報警與限制值報警，支持絕對值或可調余量模式。還內置有可調濾波時間常數的數字輸入濾波器，能有效抑制信號干擾，且支持內部和外部解鎖。

用戶友好設計：采用帶背光的 LCD 文本顯示屏，可實時反饋溫度值、報警狀態及系統參數。通過 USB 接口可實現參數配置與程序歸檔，支持多語言界面。其電源電壓范圍為 AC 110V 至 240V（+10%/-15%）或 AC/DC 20V 至 30V，適配全球工業電網標準。



技術數據

線性化： 可設置 12 種線性化

Pt100 DIN IEC 60751：2008 標準：-200 至 +850 °C

Pt1000 DIN IEC 60751：2008標準：-200 至 +850 °C

容錯時間：≤ 5 秒的時間考慮所有診斷測試

輸入濾波器：數字濾波器，二階，濾波器常數可在 0 到 100 秒之間設置

電源電壓：AC 110V 至 240V（+10%/-15%）或 AC/DC 20V 至 30V。

工作環境溫度：正常工作環境溫度范圍為 - 55℃~70℃。



基本型號介紹

JUMO 安全溫度限制器JUMO safe tym STB/STW（基本型 701150）：符合 DIN EN 14597 標準，采用 1oo2D 冗余結構，有 2 個繼電器輸出?？稍O置為安全型溫度限值器（STB）或安全型溫度監視器（STW），用于精確監測熱工過程，在出現故障時將系統切換到安全運行狀態。

JUMO 安全溫度限制器JUMO safe tym STB/STW Ex（基本型 701155）：符合 DIN EN 14597 標準，同時通過 ATEX、IECEx 等認證，適用于防爆區域。同樣采用 1oo2d 結構，可在危險環境中可靠地檢測溫度風險，保護人員、環境和設備安全。

JUMO 安全溫度限制器JUMO safe tym TB/TW（基本型 701160）：是用戶可編程的溫度限制器 / 監視器，通用測量輸入可配置為 RTD 溫度探頭、熱電偶或電流、電壓信號，最高可測量溫度達 2495℃。

JUMO 安全溫度限制器JUMO safe tym TB/TW 08（基本型 701170）：也是用戶可編程的溫度限制設備，測量輸入可配置，支持 2×PT100 輸入，前面板防護等級為 IP65，用于監測工廠熱工過程的設定限值。



應用領域

燃燒器控制保護：可實時監測燃燒器溫度，超溫時觸發報警并切斷燃料供應，防止火災或爆炸事故。

加熱元件監測：連續監測電加熱器表面溫度，超溫時自動關閉電源，避免元件燒毀。

導熱油系統安全：監測導熱油溫度，防止因過熱引發分解或泄漏，保障系統穩定運行。

鍋爐系統保護：實時監測鍋爐水溫或蒸汽溫度，超溫時自動停機，避免爆炸等災難性事故。

液面監測輔助：可通過溫度變化間接監測液位，如防溢流保護，當液體接近容器頂部，溫度傳感器檢測到異常變化時觸發報警。
