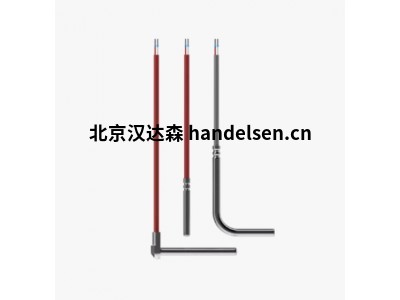

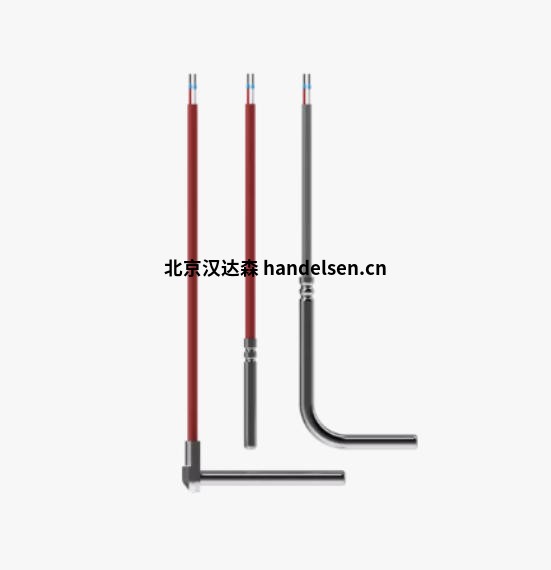

Jumo直插式溫度探頭RTD帶連接電纜 主要用于液體和氣體的溫度測量



快插式 RTD 溫度探頭主要用于液體和氣體的溫度測量。應用領域包括空調和制冷行業、實驗室技術以及供暖、熔爐和設備工程。



工作原理

Jumo 直插式溫度探頭 RTD 基于金屬導體的電阻 - 溫度特性工作，其核心原理為電阻隨溫度變化，即金屬導體（如鉑、銅）的電阻值隨溫度升高而增大。鉑電阻（PT100/PT1000）因線性度好、穩定性高成為主流選擇。通過測量電阻值變化，結合分度表或公式（如 R=R?(1+αT)）計算實際溫度，其中 α 為溫度系數，R?為 0℃時的電阻值。



產品特點

多種溫度傳感器可選：常見的有 PT100、PT500、PT1000 等，可滿足不同精度和測量范圍的需求。

多種連接方式：有擰入式、推入式、帶有不同的終端頭形式如 B 型、J 型等，以及多種過程連接方式，適用于各種安裝場景和設備。

寬測量范圍：不同型號的溫度測量范圍有所不同，一般可從 - 50℃到 + 600℃甚至更寬，能適應多種惡劣環境和不同工業過程中的溫度測量。

高精度和高穩定性：Jumo RTD 溫度探頭采用優質材料和先進制造工藝，能夠提供高精度的溫度測量結果，并且在長期使用中保持穩定性能，滿足工業生產對溫度測量的高要求。

良好的化學耐受性和機械強度：探頭的保護管通常采用不銹鋼等耐腐蝕材料制成，能夠抵御各種化學物質的侵蝕，同時具備足夠的機械強度，可承受一定的壓力和振動，適用于復雜的工業環境。



技術數據

應用領域 熱泵、恒溫浴、包裝機行業、加熱和干燥柜、液壓系統、太陽能機組等等

特殊功能 屏蔽電纜，彎曲保護（可選），直型和斜角型，應力消除

工作溫度 -50 至 +400 °C

測量電路 1/2

傳感器 Pt100 或 Pt1000

連接 電纜、連接器（可選）

保護配件 不銹鋼

連接電纜 PVC、硅膠、聚四氟乙烯、金屬編織、玻璃纖維

準確性 公差等級：B級（標準）、A級、AA級

選擇 帶直管、帶直角連接線、帶直角保護管



應用領域

暖通空調與制冷系統：用于監測和控制空氣、水等介質的溫度，確保系統的正常運行和節能增效，例如空調系統中的風道溫度測量、制冷機組的制冷劑溫度監測等。

食品與飲料行業：滿足行業的衛生要求，可用于食品加工過程中的溫度控制，如烹飪、烘焙、冷藏等環節，以及飲料生產中的發酵、巴氏殺菌等工藝，確保產品質量和安全。

化工與制藥行業：在化工生產過程中，用于測量各種化學反應釜、管道內介質的溫度，保障生產過程的安全和穩定；在制藥行業，可用于藥品生產中的滅菌、凍干等工藝的溫度監測。

塑料與橡膠工業：例如在塑料擠出、注塑成型等工藝中，測量熔融塑料的溫度，以便精確控制生產過程，保證產品質量。

能源與電力領域：用于監測發電廠、變電站等設備中的油溫、水溫、繞組溫度等，確保設備的安全運行和高效發電。



常見型號及參數

Jumo 902120：推入式 RTD 溫度探頭，帶有 B 型終端頭，溫度測量范圍為 - 50℃到 + 600℃，傳感器可選 PT100、PT500 或 PT1000，支持兩線、三線或四線制連接。

Jumo 902130：推入式 RTD 溫度探頭，帶有 J 型終端頭，測量范圍 - 50℃到 + 400℃，采用 PT100 溫度傳感器，保護管有連續或階梯式兩種。

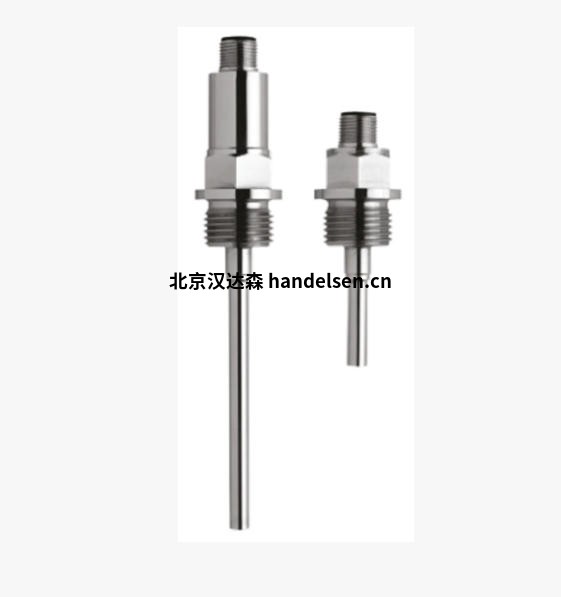

Jumo 902815：擰入式 RTD 溫度探頭，帶有 / 不帶有變送器，基本型為 902815，可用于廣泛的工業應用領域，特別是食品和制藥行業的衛生應用。配備 M12×1 的機器連接器，ATEX/IECEx 版本可選，溫度范圍為 - 50℃到 + 260℃。
