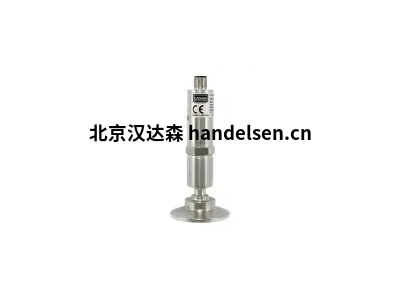

深入解析：Labom CA1110-A3089 壓力變送器 - 功能、參數與應用指南
| 馬世宇 QQ： 2850590587 手機：13002495941 電話：010-64714988-213 傳真：010-64714988-668 郵件：tk3@handelsen.cn |
 |
 |
在工業過程控制、自動化系統和設備監控領域，精確可靠的壓力測量是確保安全、效率和產品質量的基石。德國Labom公司作為精密壓力與溫度測量技術的制造商，其CA系列壓力變送器憑借性能和堅固的設計享譽全球。本文將聚焦于Labom CA1110系列中的一款具體配置型號 - CA1110-A3089，深入剖析其功能特點、詳細技術參數以及典型應用場景。
型號解讀：CA1110-A3089 的含義
Labom的型號命名具有明確的規則，CA1110-A3089 清晰地傳達了該變送器的核心特征：
· CA1110: 代表基礎產品系列。Labom CA1110 是一款經濟型、通用型的壓力變送器，以其高性價比、堅固耐用、高精度和廣泛的適用性而著稱。它通常采用不銹鋼外殼，適用于多種工業環境。
· A3089: 這是一個配置代碼，用于該基礎型號下的具體選項組合。每個字符或數字段對應特定的技術規格：
o A: 通常代表輸出信號為 4-20 mA (兩線制)。這是工業現場常用的模擬量輸出標準。
o 30: 代表測量范圍 (量程)。在Labom的編碼中，“30” 通常對應一個具體的壓力范圍值，例如 0...10 bar (0...145 psi)。(這是非常常見的配置，但終確認需以具體訂單或標簽為準)。
o 89: 代表過程連接和電氣接口的組合。常見解讀：
§ 過程連接： 可能指 G 1/4 A (內螺紋) 或其他標準螺紋（如 NPT 1/4）。具體需看Labom的配置表，“89” 通常關聯標準螺紋連接。
§ 電氣接口： 通常指 電纜出線 (直接引線)，即通過一根密封電纜連接到電源和控制系統。
Labom CA1110-A3089 核心功能特點
1. 精度與穩定性：
o 提供高精度的壓力測量，典型精度可達 ±0.5% FS (滿量程) 或更高（視具體配置和校準證書）。
o 優秀的長期穩定性，減少維護需求和校準頻率。
2. 堅固耐用的工業級設計：
o 全不銹鋼外殼 (通常為 316L/1.4404)： 提供優異的機械強度和抗沖擊、抗振動能力，適應惡劣工業環境。
o 高防護等級： 通常達到 IP67 (或更高)，有效防止灰塵侵入和短時間水下浸泡，適用于戶外、潮濕或多塵環境。
o 寬工作溫度范圍： 能在 -40°C 至 +125°C (介質溫度，取決于過程連接/密封材料) 和 -40°C 至 +85°C (環境溫度) 的嚴苛條件下穩定工作。
3. 可靠的測量核心：
o 采用高性能的壓阻式傳感器技術，具有響應速度快、線性度好、溫度漂移小的優點。
o 傳感器與過程介質接觸部分通常為不銹鋼 (如 316L)，兼容多種工業流體（需注意介質兼容性）。
4. 標準化的模擬輸出 (4-20 mA)：
o 兩線制回路供電： 電源和信號傳輸共用同一對導線，簡化布線，降低成本。
o 本質安全： CA1110系列通?？蛇x配本安防爆認證（如 ATEX, IECEx），型號A3089是否包含需確認具體防爆證書號。這使得它能安全應用于存在爆炸性氣體環境的危險區域（Zone 0/1, Zone 20/21/22）。
5. 靈活的配置與兼容性：
o 量程范圍廣（如A3089的0-10bar只是眾多選項之一，CA1110支持從毫巴到幾百巴的測量）。
o 提供多種過程連接選項（螺紋如 G, NPT, BSP；法蘭等），電氣接口（電纜出線、插頭）。
o 可測量表壓 (G) - 相對于大氣壓。(CA1110也有絕壓型號，但A3089配置通常指表壓)。
6. 易于安裝與維護：
o 結構緊湊，重量輕，便于在各種空間安裝。
o 清晰的標簽和標準接口，簡化接線和調試。
Labom CA1110-A3089 詳細技術參數 (典型值，以數據手冊為準)
|
特性 |
參數/規格 |
備注 |
|
|
型號 |
Labom CA1110-A3089 |
具體配置由代碼定義 |
|
|
測量類型 |
表壓 (Gauge Pressure) |
相對于大氣壓 |
|
|
測量范圍 (量程) |
0...10 bar (0...1000 kPa / 0...145 psi) |
(基于代碼“30”的典型解讀，需確認標簽或訂單) |
|
|
輸出信號 |
4...20 mA (兩線制) |
HART 協議可選（需確認具體配置是否包含） |
|
|
精度 (典型) |
≤ ±0.5% FS |
包含非線性、遲滯、重復性 |
|
|
長期穩定性 |
≤ ±0.25% FS / 年 |
||
|
供電電壓 |
標稱: 24 V DC |
工作范圍: 通常 12...30 V DC (兩線制) |
|
|
負載電阻 |
≤ (Us - 12V) / 0.02A |
例如：24V供電時，≤ 600 Ω |
|
|
介質溫度范圍 |
-40°C ... +125°C |
取決于過程連接和密封材料 (通常 FKM/Viton) |
|
|
環境溫度范圍 |
-40°C ... +85°C |
||
|
儲存溫度范圍 |
-50°C ... +100°C |
||
|
過程連接 |
G 1/4 A (內螺紋) / NPT 1/4" |
(基于代碼“89”的典型解讀，需確認訂單) |
|
|
電氣接口 |
電纜出線 (直接引線) |
通常帶PG螺紋電纜密封套 |
|
|
接液部件材質 |
測量膜片: 316L (1.4404) |
||
|
過程連接體: 316L (1.4404) |
|||
|
密封圈: FKM (Viton®) |
標準配置，耐高溫耐化學性好 |
||
|
外殼材質 |
不銹鋼 316L (1.4404) |
||
|
防護等級 |
IP67 (EN 60529) |
防塵，短時浸水防護 |
|
|
安全認證 |
CE, RoHS |
防爆認證 (可選)： ATEX, IECEx (Ex ia IIC T6 Ga / Ex ia IIC T4 Ga), UKCA |
船級社認證 (可選)： DNV GL, LR, ABS, BV, KR, RINA, CCS, PRS, NK |
|
重量 |
約 0.5 kg (取決于配置) |
||
|
抗電磁兼容性 (EMC) |
EN 61326-1 (工業環境) |
||
|
抗沖擊/振動 |
符合 EN 60068-2-6 / EN 60068-2-27 標準 |
適用于嚴苛工業環境 |
典型應用場景
Labom CA1110-A3089憑借其可靠性、精度和廣泛的工業適用性，是以下領域的理想選擇：
1. 工業過程自動化 (化工、石化、制藥)： 監測反應釜、管道、儲罐的壓力，參與過程控制回路。
2. 水處理與水利工程： 泵站壓力監控、管網壓力控制、過濾器壓差監測。
3. HVAC 與制冷系統： 冷水機組、熱泵、制冷回路中的壓力監控與保護。
4. 能源與電力： 鍋爐輔助系統、冷卻水系統、壓縮空氣系統的壓力測量。
5. 機械設備制造 (OEM)： 集成到液壓系統、氣動系統、測試臺、工業機械中提供壓力反饋。
6. 船舶與海洋工程： 用于符合船級社標準的船舶系統壓力監控（需選配相應船級社認證）。
7. 危險區域： 在獲得相應防爆認證后，安全應用于煉油廠、化工廠、礦井等爆炸性環境（Zone 0/1/2, Zone 20/21/22）。
安裝與使用注意事項
· 正確安裝： 按照產品手冊要求進行安裝，確保過程連接密封可靠。避免安裝在強振動源或溫度劇烈波動的點。測量氣體時，變送器應安裝在管道上方；測量液體時，應安裝在管道側面或下方，以避免氣體堆積。
· 電氣連接： 嚴格遵守兩線制接線方式。確保供電電壓在允許范圍內，并注意極性（通常棕色/紅色線接正極，藍色線接負極）。電纜需通過PG密封套可靠鎖緊，確保IP防護等級。
· 介質兼容性： 確認被測介質與變送器的接液部件（膜片、密封材料）兼容。對于腐蝕性、粘稠或易結晶介質，可能需要特殊配置（如化學密封膜片）。
· 過壓保護： 雖然CA1110有過載能力，但應避免長時間工作在超過標稱過壓極限的狀態下。在壓力波動劇烈或可能水錘的場合，考慮安裝阻尼閥或壓力緩沖器。
· 校準與維護： 建議根據使用條件和行業規范進行定期校準，以維持測量精度。日常檢查外觀、連接和密封情況。
總結
Labom CA1110-A3089壓力變送器代表了Labom在通用工業壓力測量領域的高品質解決方案。它將高精度測量、堅固耐用的不銹鋼結構、標準的4-20mA輸出、寬工作溫度范圍以及出色的防護等級（IP67）集于一身。型號配置代碼A3089明確指向了0-10 bar量程（表壓）、G 1/4內螺紋過程連接和電纜出線的組合，使其成為眾多工業應用場景中可靠且經濟的選擇。
無論是用于化工過程的精確控制、水處理廠的壓力監控，還是集成到OEM設備中，CA1110-A3089都能提供穩定、可信賴的壓力數據。其可選配的防爆和船級社認證版本，進一步拓寬了其在嚴苛和安全要求環境下的應用范圍。
