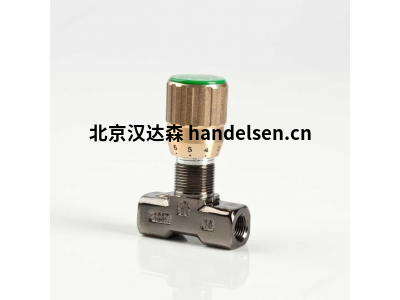

Tognella 266/2 型插裝式流量控制閥:精準流量控制的模塊化核心
Tognella 266/2 型插裝式流量控制閥:精準流量控制的模塊化核心
馬世宇 QQ: 2850590587 手機:13002495941 電話:010-64714988-213 傳真:010-64714988-668 郵件:tk3@handelsen.cn |
![]() |
![]() |
在液壓系統這個精密的“動力王國”中,對流體流量的精確控制如同掌控著系統的脈搏。Tognella 公司作為全球的液壓插裝閥制造商,其 266/2 型二通壓力補償流量控制閥 正是這一關鍵領域的明星產品。它以其性能、堅固的設計和模塊化的靈活性,成為工程師們在需要穩定、精確流量調節場合的可靠選擇。
核心定位:何為 266/2 型閥?
266/2 是 Tognella 龐大的“266系列”流量控制閥中的一款二通壓力補償型(2-way pressure compensated)流量調節閥。其核心功能在于:
1. 精確流量設定: 允許用戶通過外部調節機構(如手輪、鎖緊螺母或帶刻度旋鈕)設定一個期望的流量值(Q)。
2. 壓力補償: 這是其核心的價值所在。它能自動補償上游供油壓力(P)或下游負載壓力(A)的波動,確保通過閥的實際流量(Q)始終穩定在設定值附近,不受系統壓力變化的影響。這解決了普通節流閥在壓力變化時流量隨之波動的根本問題。
3. 單向自由流通: 在反向(B->A)流動時,閥提供極低的流動阻力,允許油液幾乎無阻礙地自由通過。
工作原理揭秘:恒定壓差的智慧
266/2 實現壓力補償的核心在于其巧妙的內部結構設計:
1. 節流口: 閥內包含一個可調節的節流口(通常由閥芯和閥套的特定開度形成),這是設定流量的物理基礎。
2. 壓力補償閥芯: 這是實現“二通”補償的關鍵元件。它感知節流口上游(P腔) 和下游(A腔) 的壓力。
3. 壓差恒定: 補償閥芯像一個自動的平衡器。它會根據 P 腔和 A 腔的壓力差(ΔP = P - A)自動調整其開度(通常是改變一個彈簧預緊力對應的位置),目標是維持節流口兩端的壓差(ΔP)基本恒定。
4. 流量恒定: 根據流體力學原理(Q ≈ Cd * A * √(2*ΔP/ρ)),當節流口的通流面積(A)被設定后,只要其兩端的壓差(ΔP)保持恒定,那么通過它的流量(Q)就必然保持恒定。補償閥芯的作用正是確保 ΔP 在系統壓力(P)或負載壓力(A)變化時盡可能保持不變。
技術亮點與核心優勢
· 流量穩定性: 在補償器工作范圍內,流量波動極?。ㄍǔ?lt;±3-5%),為執行器(油缸、馬達)提供平穩、精確的速度控制,顯著提升設備運行品質和加工精度(如注塑機、機床)。
· 簡化系統設計: 無需復雜的壓力控制回路來穩定供油壓力,即可獲得穩定流量,降低系統復雜度和成本。
· 寬泛的工作范圍: 設計適用于廣泛的流量范圍(具體取決于閥的通徑大?。┖凸ぷ鲏毫Γ藴市屯ǔ?蛇_ 350 bar),適應多種應用需求。
· 堅固耐用: Tognella 以其高品質材料和精密制造工藝著稱,266/2 閥芯設計堅固,閥套采用硬化鋼,確保長壽命和高可靠性,即使在嚴苛的工業環境中(如工程機械、礦山設備)。
· 模塊化靈活性: 作為標準的 ISO 7368 插裝閥,266/2 可以方便地集成到各種符合標準的插裝閥塊(Manifold Block)中。這種設計允許在一個緊湊的閥塊內集成多個功能閥(方向、壓力、流量),實現高度集成化、節省空間、減少泄漏點、便于維護和功能擴展。
· 低反向壓降: 自由流通方向(B->A)壓降極低,減少不必要的能耗和發熱。
· 響應速度快: 補償閥芯設計使其對壓力和負載變化的響應迅速,維持流量穩定。
典型應用場景
266/2 因其精準的壓力補償流量控制能力,廣泛應用于需要穩定執行器速度或精確控制流量的場合:
1. 注塑成型機: 精確控制合模、注射、保壓、頂出等各階段油缸的速度,確保制品質量和成型周期穩定。
2. 工業機床: 控制進給驅動(油缸或馬達)的速度,實現精確的切削、進給和定位(如折彎機、剪板機、加工中心液壓單元)。
3. 工程機械: 穩定控制起重機變幅/伸縮速度、挖掘機動臂/斗桿速度、混凝土泵送速度等,提高操作平穩性和作業精度。
4. 農業機械: 控制收割臺升降速度、液壓馬達驅動的旋轉部件(如收割滾筒)速度等。
5. 物料搬運設備: 精確控制叉車門架升降/傾斜速度、AGV驅動速度。
6. 冶金設備: 在軋機、連鑄機等設備中控制壓下缸、導衛裝置等的速度。
7. 試驗設備: 需要精確加載速度或位移控制的液壓試驗臺。
8. 任何需要抵抗負載或供油壓力變化影響執行器速度的回路。
選型與安裝關鍵點
· 通徑選擇: 根據系統所需的大設定流量和工作壓力選擇閥的通徑(CV 值)。
· 調節方式: 選擇手動調節(帶鎖緊螺母或刻度旋鈕)、帶位置傳感器(用于遠程監控或閉環控制)或帶比例電磁鐵(用于電比例遠程無級調節)的變型。
· 油口配置: 確認閥塊的 P(壓力)、 A(負載)、 B(油箱/T) 油口連接正確。
· 過濾要求: 強烈建議 在閥上游安裝高精度油濾(通常推薦 NAS 1638 7 級或 ISO 4406 16/13/10),保護精密的節流棱邊和補償閥芯免受污染卡滯。污染是導致流量控制失效常見的原因。
· 安裝扭矩: 嚴格遵循 Tognella 手冊規定的安裝蓋板螺栓擰緊力矩,確保密封可靠并防止閥套變形。
· 泄油口: 某些帶特殊功能(如先導控制)的變型可能需要連接泄油口(Y)至油箱。
維護與故障排查
· 定期檢查: 檢查調節機構是否松動,外部有無泄漏。
· 關注油液清潔度: 保持系統油液高度清潔是保證閥門長期穩定工作的關鍵。
· 常見故障:
o 流量不穩定/無法達到設定值: 常見原因是污染導致節流口或補償閥芯卡滯。需拆解清洗(使用無絨布和清潔溶劑,嚴禁劃傷精密表面),檢查磨損,并清潔系統、更換濾芯。也可能是補償器彈簧失效或調節機構損壞。
o 內泄漏過大: 閥芯/閥套過度磨損或密封件損壞。
o 無法調節: 調節機構損壞或內部卡死。
· 備件: Tognella 提供完整的維修套件(通常包含閥芯、閥套、密封件、彈簧等),更換方便。
性能參數概覽 (典型值,具體以樣本為準)
特性 |
參數/描述 |
型號 |
Tognella 266/2 (二通壓力補償流量閥) |
標準 |
ISO 7368 (CETOP RP121H) 插裝閥 |
功能 |
二通壓力補償流量控制 (帶單向自由流通) |
大工作壓力 |
350 bar (35 MPa) (取決于閥塊和蓋板) |
大設定流量 (Q) |
取決于通徑 (例如 40, 60, 100 L/min 等) |
流量穩定性 |
通常 < ±3-5% (在補償器工作范圍內) |
調節方式 |
手動 (帶鎖緊/刻度),可選帶傳感器或比例電磁鐵 |
溫度范圍 |
-20°C 至 +80°C (標準礦物油) |
油液粘度范圍 |
通常 10 至 400 cSt |
過濾要求 |
高精度 (推薦 NAS 1638 7 級或更高) |
安裝方式 |
旋入式,安裝于符合 ISO 7368 的插裝閥塊 |
材料 |
硬化鋼閥套,高品質鋼閥芯,耐油密封件 |
自由流通壓降 |
非常低 (B->A) |
總結
Tognella 266/2 插裝式二通壓力補償流量控制閥,是液壓精準流量控制領域的一款產品。它將精密的壓力補償機制、堅固可靠的工業設計以及模塊化插裝閥的集成優勢結合。無論是追求高精度制造的機床與注塑機,還是面臨嚴苛工況的工程機械與礦山設備,266/2 都能提供流量穩定性,確保執行器動作平穩精確,有效提升設備性能和效率。理解其壓力補償原理、掌握正確的選型、安裝和維護要點,是充分發揮這款高性能閥門潛力的關鍵。對于任何需要抵御壓力波動、實現精確流量和速度控制的液壓系統來說,266/2 都是一個值得信賴的、強大的解決方案。
