Reckmann熱電偶AMK系列1R7-AEX0500EFF范圍1200°C

Reckmann 自1970年成立以來，已經發展成為溫度傳感器的優秀制造商之一。在哈根（北萊茵-威斯特法倫州）的工廠生產護套熱電偶、熱電偶和電阻溫度計等溫度傳感器。為了保證Reckmann 的客戶獲得高水平的質量，自1995年以來，Reckmann 建立了符合DIN EN ISO 9001的質量管理體系和符合DIN EN 14001的環境管理體系。



Reckmann 的產品組合包括用于所有工業領域的溫度傳感器和相應配件，例如汽車行業的測試臺、玻璃行業、鋼鐵行業、熔爐建設和熱處理廠。在可以測量溫度的地方，都可以使用我們的質量傳感器。



Reckmann 熱電偶（TE）

熱電偶符合DIN EN 50446標準

帶金屬或陶瓷熱電偶套管（SR）、熱電偶（TP）的直熱電偶（TE）和符合IEC / EN 60584-1的極限偏差；



大型 TE 型 AK（陶瓷熱電偶套管、金屬固定管和 MTE 測量插件）、AKK 型（陶瓷 SR、金屬固定管和 TP）均帶 A 型連接頭。

大型 TC 型 AM（帶 MTE 測量插件的金屬保護管），AMK 型（金屬 SR、陶瓷內管/I 型桿和 TP）均帶連接頭形式 A。

小型TE形式為BK（陶瓷熱電偶套管，金屬固定管和MTE測量插件），BKK（陶瓷SR，金屬固定管和TP）形式，均帶有B型連接頭。

小型 TE 形式為 BM（帶 MTE 測量插件的金屬熱電偶套管），形式 BMK（金屬 SR、陶瓷內管和 TP）均帶有連接頭形式 B。

公稱長度：A型為500、710、1000、1400或2000毫米，B型為355、500、710、1000毫米，僅MTE也為1400毫米。

標準材料陶瓷： C530（多孔，非常好的抗熱震性），C610（氣密性，中等至良好的抗熱震性），C799（氣密性，中等抗熱震性），SiC重結晶（多孔，非常好的抗熱震性），RSiC反應粘合（氣密性，非常好的抗熱震性）。

用于固定和保護管的標準材料：1.0305（St35.8），14762（x 10 CrAl 24），1.4841（x 15 CrNiSi 2520），14749（X 18 Cr Ni 28），其他材料可根據要求提供。

注意： 在某些條件下，可根據要求在危險區域使用！

TE 也可提供角熱電偶（R10 型），可根據要求提供客戶特定版本（另請參閱我們網站上的客戶特定解決方案）。NL 2000 mm不適合根據標準垂直安裝，具有高貴的TP。



熱電偶的應用領域

通過熱電偶或其他測量儀器進行精確的溫度測量對于許多行業至關重要。由于制造工藝和生產設施面臨高溫，并且通常是單獨設計的，因此熱電偶必須滿足每種情況下的特殊要求。這解釋了該產品細分市場中大量的施工方法和定制產品。使用熱電偶的部門和行業列表已經表明，使用熱電偶或其他測量儀器進行溫度測量非常普遍。具體而言，相關行業包括：



玻璃行業

工業爐建設

化學工業

鋁和有色金屬工業

垃圾焚燒

工廠和機械工程

食品工業

塑料行業



熱電偶和電阻溫度計是所謂的接觸式測量裝置，因為在這種方法中，測量元件與要記錄溫度的介質直接接觸。但是，這兩種方法都基于不同的物理現象。使用熱電偶測量溫度的基礎是所謂的塞貝克效應。該過程利用了當不同金屬連接時產生電壓的物理現象，該電壓隨溫度而變化。由此產生的熱電流可用于確定溫度。

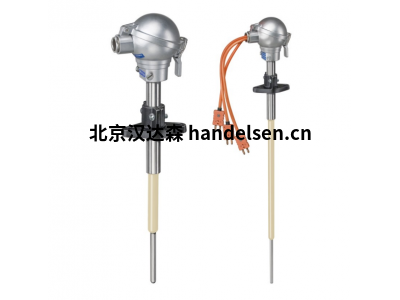

Reckmann AMK 大型熱電偶

符合DIN EN 50446標準的AMK型大型熱電偶

帶金屬保護管、A型連接頭和熱電偶的直熱電偶



在某些條件下，可根據要求在危險區域使用。

應用：玻璃工業，鋼鐵，鋁/有色金屬工業，工業爐建設，汽車工業，熱處理，工廠/機械工程，能源，廢物焚燒/回收，水泥/建筑材料。

測量范圍高達1200°C，取決于熱電偶套管材料和熱電偶。

優選的熱電偶套管材料為1.4841，優選直徑為22或26毫米。

1 或 2 個熱電偶，符合 DIN EN 60584-1 標準，陶瓷絕緣，第二傳感器，例如用于溫度記錄或過熱監控。

對于比較測量，也可以選擇帶測試孔。



類型：

Reckmann AMK 大型熱電偶

Reckmann AM 大型熱電偶

Reckmann AKK 大型熱電偶

Reckmann AK 大型熱電偶

Reckmann BMK 小型熱電偶

Reckmann BM 小型熱電偶

Reckmann BKK 小型熱電偶

Reckmann BK 小型熱電偶



編號

Reckmann 1R7-AEX0500EFF-S22HB11

Reckmann 1R7-AXX0500EFF-S22HB11

Reckmann 1R7-A

Reckmann 1R7-B

Reckmann 1R7-C

Reckmann 1R7-D

Reckmann 1R7-E

Reckmann 1R7-F

Reckmann 1R7-G

Reckmann 1R7-H

Reckmann 1R7-J

Reckmann 1R8-A

Reckmann 1R8-B

Reckmann 1R8-C

Reckmann 1R8-D
