antriebstechnik行星絲杠傳動

行星絲杠傳動是驅動技術中的絲杠傳動，其中螺紋滾柱作為滾動元件（或簡稱行星）安裝在帶有兩個孔環的螺紋螺母中，繞著特殊的螺紋主軸平行于軸線旋轉，使螺母沿直線運動主軸。

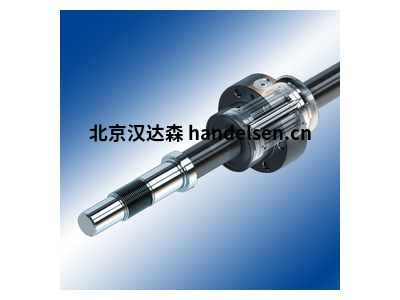

精密主軸 PSR

博世力士樂在制造精密主軸方面有著悠久的傳統。多年來，這些產品一直是我們滾珠絲杠產品系列的重要組成部分，具有多種尺寸和無與倫比的質量。力士樂行星絲杠驅動器為設計人員提供了廣泛的可能性，以解決使用驅動主軸的運輸和定位任務。借助 Rexroth，您可以確保找到適合特殊應用和用途的定制產品。

建造：

主軸和螺母都具有多頭、相同的輪廓，側角為 90°。行星的兩端都有耳軸，這些耳軸位于導向墊圈的孔中。行星的齒端與螺母的內齒圈嚙合。行星的螺紋是單頭螺紋，并具有在螺母中滾動而不會打滑的冠狀側面。內齒圈位于螺母的兩側，其齒與行星的齒嚙合。輪輞中的導向墊圈支撐行星的軸頸，從而使它們彼此保持一定距離。這些墊圈可防止粗污垢進入螺母。

版本：

帶有軸向間隙或預緊力的圓柱形單螺母(ZEM-ES)

帶有軸向間隙或預緊力的法蘭單螺母(FEM-ES)



類別             尺寸                          材料編號             額定載荷                 速度(米/分鐘)

C     6 x 1R x 0.8 - 32)              R1532 100 16         1 080  1 030                      6

C     6 x 2R x 0.8 - 32)              R1532 120 16         1 070  1 020                     12

C     8 x 1R x 0.8 - 42)              R1532 200 16         1 310  1 850                      6

C     8 x 2R x 1.2 - 42)              R1532 220 16         2 360  2 950                     12

C     8 x 2.5R x 1.588 - 3           R1532 230 06         2 640  2 800                     15

C     8 x 5R x 1.588 - 3             R1532 260 06         2 500  2 650                      30

B     12 x 2R x 1.2 - 42)            R1532 420 06         2 690  4 160                      12

B     12 x 5R x 2 - 3                  R1532 460 06         4 560  5 800                     30

B     12 x 10R x 2 - 2                R1532 490 06         3 000  3 600                      60

優點

由于同步行星原理，功能統一

運行特別安靜

高行駛速度

大量接觸點

高額定載荷

高效率

長使用壽命

緊湊型設計

高功率密度

有效的擦拭密封

低潤滑劑

消耗提供預加載單元

高定位和重復精度
