KTR彈性聯軸器有什么作用

KTR彈性聯軸器彈性聯軸器的作用是什么？

最佳答案

1、 用來把兩軸聯接在一起，機器運轉時兩軸不能分離，只有機器停車并將聯接拆開后，兩軸才能分離。

2、 傳遞運動和轉矩；具有不同程度的軸向、徑向、角向補償性能；

3、 具有不同程度的減振、緩沖作用，改善傳動系統的工作性能 包括各種非金屬彈性元件撓性聯軸器和金屬彈性元件撓性聯軸器

4、 各種彈性聯軸器的結構不同，差異較大，在傳動系統中的作用亦不盡相同 安全聯軸器 KTR彈性聯軸器吳亞男傳遞運動和轉矩，過載安全保護.

KTR聯軸器組成及原理

聯軸器屬于機械通用零部件范疇，用來聯接不同機構中的兩根軸（主動軸和從動軸）使之共同旋轉以傳遞扭矩的機械零件。

KTR聯軸器由兩部分組成，分別與主動軸和從動軸聯接。一般動力機大都借助于聯軸器與工作機相聯接，是機械產品軸系傳動最常用的聯接部件。20世紀后期國內外聯軸器產品發展很快，在產品設計時如何從品種甚多、性能各異的各種聯軸器中選用能滿足機器要求的聯軸器，對多數設計人員來講，始終是一個困擾的問題。常用聯軸器有膜片聯軸器 ，鼓形齒式聯軸器，萬向聯軸器，安全聯軸器，KTR彈性聯軸器吳亞男彈性聯軸器及蛇形彈簧聯軸器

KTR聯軸器已經標準化。選擇時先應根據工作要求選定合適的類型，然后按照軸的直徑計算扭矩和轉速，再從有關手冊中查出適用的型號，最后對某些關鍵零件作必要的驗算。

CLAMPEX脹緊套KTR131，CLAMPEX脹緊套KTR100，CLAMPEX脹緊套KTR150。

KTR各類型彈性聯軸器介紹

1、彈性套柱銷聯軸器 (KTR REVOLEX KX)：這種聯軸器的構造與凸緣聯軸器相似，只是用套有彈性套的柱銷代替了聯接螺栓。因為通過蛹狀常用耐油橡膠，以提高其彈性。半聯軸器與軸的配合孔可作成圓柱形或圓錐形。

2、彈性柱銷聯軸器（KTR POLY-NORM）：工作時轉矩通過兩半聯軸器及中間的尼龍柱銷而傳給從動軸。為了防止柱銷脫落，在半聯軸器的外側，用螺釘固定了擋板。這種聯軸器與彈性套柱銷聯軸器很相似，但轉矩的能力很大，結構更為簡單，KTR彈性177聯1858軸3804器安裝、制造方便，耐久性好，也有一定的緩沖和吸振能力，允許被聯接兩軸有一定的妯向位移，適用于軸向竄動較大、正反轉變化較多和起動頻繁的場合，由于尼龍柱銷對溫度較敏感，故使用溫度限制在-20～+70°C的范圍內。

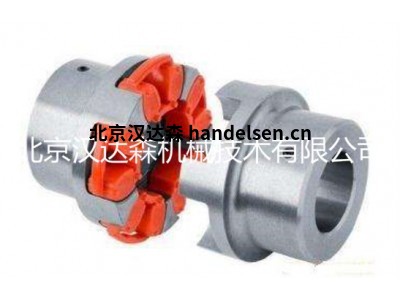

3、星形彈性聯軸器（KTR ROTEX）：兩半聯軸器上均制有凸牙，用橡膠等類材料制成的星形彈性件，放置在兩半聯軸器的凸牙之間。工作時，星形彈性件受壓縮并傳遞轉矩。這種聯軸器允許軸的徑向位移為0.2mm，KTR彈性177聯1858軸3804器偏角位移為1°30'。因彈性件只受壓不受拉，工作情況有所改善，故壽命較長。

4、梅花形彈性聯軸器（KTR ROTEX）：其結構形式及工作原理與星形彈性聯軸器相似，但半聯軸器與軸配合的孔可作成圓柱形或圓錐形，并以梅花形彈性件取代星形彈性件。彈性件可根據使用要求選用不同硬度的聚氨酯橡膠、鑄型尼龍等材料制造。工作溫度范圍為-35～+80°C，短時工作溫度可達100°C，傳遞的公稱轉矩為16～25000Nm。

5、膜片聯軸器(KTR RADEX-N)： 其彈性元件為一定數量的很薄的多邊環形（或圓環形）金屬膜片疊合而成的膜片組，在膜片的圓周上有若干個螺栓孔，用絞制孔用螺栓交錯間隔與半聯軸器相聯接。這樣將彈性元件上的弧段分為交錯受壓縮和受拉伸的兩部分，拉伸部分傳遞轉矩，壓縮部分趨向皺折。當機組存在軸向、徑向和角位移時，金屬膜片便產生波狀變形。

6、曲面齒聯軸KTR BOWEX：用于撓性傳動，在軸向，徑向和角向有很強的糾偏能力。由于雙曲面齒的結構能有效地避免因角向和徑向偏差造成局部應力集中的現象，因而BOWEX二聯軸器幾乎不會產生磨損。KTR彈性177聯1858軸3804器鋼質軸套和尼龍齒套的材料配合保證了在連續傳動中齒接觸面之間的摩擦力非常小，不用維護。由于BOWEX．聯軸器是雙節式結構，角向和徑向安裝偏差產生的應力可以忽略，角速度不會出現周期性波動。BOWEX聯軸器可以適用于水平和垂直安裝，不需要任何特殊的裝配工具。

7、波紋管聯軸器（KTR TOOLFLEX）是用外形呈波紋狀的薄壁管（波紋管）直接與兩半聯軸器焊接或粘接來傳遞運動的。這種聯軸器的結構簡單，外形尺寸小，加工安裝方便，傳動精度高，主要用于要求結構緊湊，傳動精度較高的小功率精密機械和控制機構中.

 KTR ROTEX-14 AI-D、ROTEX-19 AI-D、ROTEX-38 EN-GJL-250、BOWEX M-24、KTR400- KTR 45*75、DSM180L、KTR203-38*65、RADEX-NN35 1.0-22/6.5-22、RADEX-NN35 6.5-KTR 19/6.5-22、ROTEX 19ST 98SHA18/18、KTR206-25*50、ROTEX 55、ROTEX 48、ROTEX 42、KTR ROTEX 75、IR400-U-A01-02-02-02-02-T1、KTR200-50x80、KTR200-55X85、KTR200-KTR 60x90、BOWEX M-32, D01032003、KTR 603 - 24x50、KTR 250 - 35x47、ktr 105-24x47、KTR ktr 250-8x15

KTR BOWEX曲面齒聯軸器：基本系列、配IEC-電機的KTR聯軸器

常見規格型號：

KTR彈性墊圈Rotex-Stern 110, 95 Shore A
KTR彈性177聯1858軸3804器

KTR聯軸器 ROTEX 110 GGG40 1459822

KTR彈性體 Rotex-Stern 110 64, ShoreDF

KTR聯軸器 R28/38.28*35/25*35

KTR聯軸器 ROTEX55-98ShA (31.75+5)

KTR聯軸器 R 42.42x075-D-25

KTR聯軸器 R 24.28-B-17

KTR聯軸器 ROTEX42-98ShA(25.4+55)

KTR聯軸器 PK550/8

KTR聯軸器 PK400/12
KTR彈性177聯1858軸3804器

KTR聯軸器 COUPLING24/28 98SHA-GS 2.6-20 6.0-17PC1

KTR聯軸器 COUPLINGGS24/28 98SHA-GS 2,5-D24H7 2,5-D17H7PC2

KTR聯軸器 COUPLINGROTEX 19ST 98SHA1-D20/1a-D24PC2

KTR聯軸器 ROTEX19

KTR聯軸器 ROTEX 24 ST 92SHA 1-DIA24/1-DIA28

KTR聯軸器 ROTEX90 98SHA

KTR聯軸器 IR400-U-A01-02-02-02-02-02-T1

KTR聯軸器 NVT-37-9-0-320-250-D3

KTR聯軸器 M146239 GR42 53907-3-1 200℃

KTR聯軸器 ROTEX28

KTR聯軸器 ROTEX-42(GG25 12NR)

KTR聯軸器 ROTEX 75 ST 95SHA 80*100/50*85

ROTEX 90 ST 95SHA 80*125/50*100

ROTEX 65 ST 95SHA 75*100/50*75

ROTEX 42 ST 98SHA 48*75/40*50

ROTEX 48 ST 98SHA 60*80/40*56

ROTEX 42 ST 98SHA 55*75/50*50

R 75 SPIDER 95SHA

R 90 SPIDER 95SHA

R 65 SPIDER 95SHA

R 48 SPIDER 95SHA

ROTEX-19

ROTEX-65

ROTEX38 42X70/22X45(PK350)

ROTEX24 19X30/19X30(PK200)

KTR聯軸器ROTEX-GR19/24/28

KTR聯軸器 R28/38.28*35/25*35

KTR聯軸器 ROTEX55-98ShA (31.75+5)

KTR聯軸器 R 42.42x075-D-25

KTR聯軸器 R 24.28-B-17

ROTEX GS65stahl 64 6.0Φ40-6.0Φ40聯軸器
KTR彈性177聯1858軸3804器

KTR聯軸器ROTEX-GR19GR24GR28GR38

ktr聯軸器 r28/38.28*35/25*35

ktr聯軸器 rotex55-98sha 31.75+5)

ktr聯軸器 r 42.42x075-d-25

KTR-ROTEX-GS14/19/24/28/38ZR1

KTR 型號: R24.28-19 10000001208

KTR 型號 GS19/24P

KTR Clampex KTR 250-45x59

KTR 彈性聯軸器。

彈性聯軸器是一種有彈性元件的撓性聯軸器   這類聯軸器因裝有彈性元件，利用彈性元件的彈性變形來補償兩軸的偏斜和位移，同時彈性元件也具有緩沖和減振性能，彈性元件所能儲蓄的能量越多，則聯軸器的緩沖能力愈強；彈性元件的彈性滯后性能與彈性變形時零件間的摩擦功愈大、則聯軸器的減振能力愈好。
