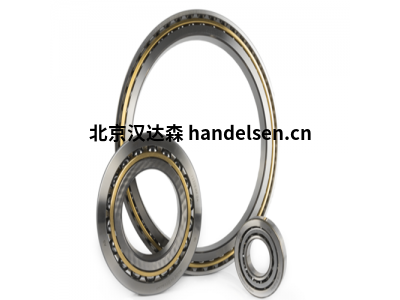

KRW 22.13.08單列角接觸球軸承傳遞力的接觸角

尺寸和公差

角接觸球軸承由KRW作為標準提供，符合DIN 620-2（滾動軸承公差）和ISO 492（徑向軸承-尺寸和公差），且具有正常公差（PN）。訂購時，必須指定所有其他（偏差公差等級或特殊公差）。

規范

單列角接觸球軸承的主要尺寸根據DIN 628-1（徑向角接觸球軸承），DIN 616（滾子軸承-尺寸圖）和ISO 15（徑向軸承-通用尺寸）進行了標準化

庫存版本

單列角接觸球軸承是不可拆卸的自保持軸承。除了徑向力外，它們還可以吸收作用在一側的軸向力，并與第二個鏡面反向角接觸球軸承結合使用，吸收雙向作用的軸向力。使用組合的軸承組，可以根據壓力線區分O，X和串聯布置。X布置的軸承不太適合吸收力矩載荷，而O布置的剛性很強，只允許少量的傾斜游隙。在串聯布置中，兩個軸承的壓力線沿一個方向運行，這意味著軸向力只能在一側吸收。配對中的兩個軸承都吸收了軸向載荷，并且增加了軸向承載能力。
